Arduino als ISP

Het programmeren van een 'stand alone' microcontroller met behulp van de Arduino

Klik hier voor de officiële handleiding

Hoe kun je de Arduino gebruiken om een losse AVR microcontroller (zonder bootloader) te programmeren?
De Arduino is een prachtig platform om microcontroller projecten te ontwikkelen, maar soms wil je de Arduino niet gebruiken in het eindproduct, die Arduino heb je namelijk weer nodig bij het volgende project.
Het is dan dus noodzakelijk om het programma over te zetten naar een losse AVR microcontroller.
Om dat te kunnen doen heb je een AVR programmer nodig (ISP staat voor In-System-Programmer).
Gelukkig kan de Arduino dienst doen als ISP, daarnaast maak je gewoon gebruik van de Arduino software, alleen wordt de programmacode nu niet in de AVR van de Arduino geschreven maar in een tweede AVR microcontroller.

Ik maak gebruik van een Arduino Uno V3 (smd version).

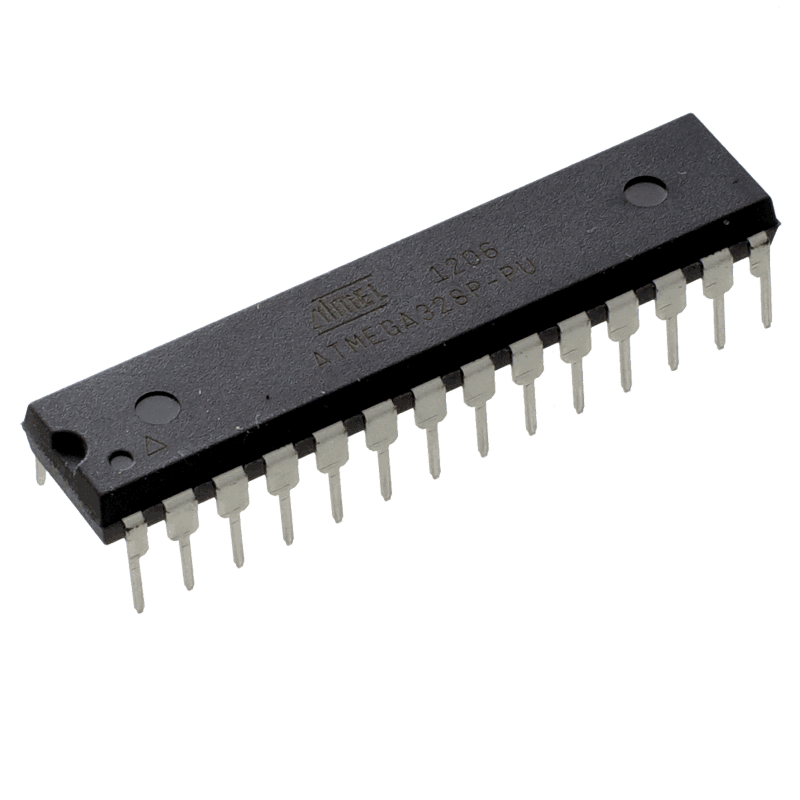

De microcontroller die ik ga programmeren is een Atmega328P-PU (dit is dezelfde micro controller als die in de Arduino, dus dat maakt het ontwikkelen eenvoudig)
Deze microcontroller kost ongeveer 3,75 Euro.

atmega328p-puatmega328p-pu

ISP Sketch

Om de Arduino als ISP te kunnen laten werken gebruik ik de volgende sketch

/*
ArduinoISP version 04m3
Copyright (c) 2008-2011 Randall Bohn
If you require a license, see
 http://www.opensource.org/licenses/bsd-license.php

This sketch turns the Arduino into a AVRISP
using the following Arduino pins:

pin name:    not-mega:         mega(1280 and 2560)
slave reset: 10:               53
MOSI:        11:               51
MISO:        12:               50
SCK:         13:               52

Put an LED (with resistor) on the following pins:
9: Heartbeat   - shows the programmer is running
8: Error       - Lights up if something goes wrong (use red if that makes sense)
7: Programming - In communication with the slave

23 July 2011 Randall Bohn
-Address Arduino issue 509 :: Portability of ArduinoISP
http://code.google.com/p/Arduino/issues/detail?id=509

October 2010 by Randall Bohn
- Write to EEPROM > 256 bytes
- Better use of LEDs:
-- Flash LED_PMODE on each flash commit
-- Flash LED_PMODE while writing EEPROM (both give visual feedback of writing progress)
- Light LED_ERR whenever we hit a STK_NOSYNC. Turn it off when back in sync.
- Use pins_Arduino.h (should also work on Arduino Mega)

October 2009 by David A. Mellis
- Added support for the read signature command

February 2009 by Randall Bohn
- Added support for writing to EEPROM (what took so long?)
Windows users should consider WinAVR's avrdude instead of the
avrdude included with Arduino software.

January 2008 by Randall Bohn
- Thanks to Amplificar for helping me with the STK500 protocol
- The AVRISP/STK500 (mk I) protocol is used in the Arduino bootloader
- The SPI functions herein were developed for the AVR910_ARD programmer
- More information at http://code.google.com/p/mega-isp
*/

// #include "pins_Arduino.h"

#define RESET     SS

#define LED_HB    9
#define LED_ERR   8
#define LED_PMODE 7
#define PROG_FLICKER true

#define HWVER 2
#define SWMAJ 1
#define SWMIN 18

// STK Definitions
#define STK_OK      0x10
#define STK_FAILED  0x11
#define STK_UNKNOWN 0x12
#define STK_INSYNC  0x14
#define STK_NOSYNC  0x15
#define CRC_EOP     0x20 //ok it is a space...

void pulse(int pin, int times);

void setup() {
  Serial.begin(19200);
  pinMode(LED_PMODE, OUTPUT);
  pulse(LED_PMODE, 2);
  pinMode(LED_ERR, OUTPUT);
  pulse(LED_ERR, 2);
  pinMode(LED_HB, OUTPUT);
  pulse(LED_HB, 2);
}

int error=0;
int pmode=0;
// address for reading and writing, set by 'U' command
int here;
uint8_t buff[256]; // global block storage

#define beget16(addr) (*addr * 256 + *(addr+1) )
typedef struct param {
  uint8_t devicecode;
  uint8_t revision;
  uint8_t progtype;
  uint8_t parmode;
  uint8_t polling;
  uint8_t selftimed;
  uint8_t lockbytes;
  uint8_t fusebytes;
  int flashpoll;
  int eeprompoll;
  int pagesize;
  int eepromsize;
  int flashsize;
}
parameter;

parameter param;

// this provides a heartbeat on pin 9, so you can tell the software is running.
uint8_t hbval=128;
int8_t hbdelta=8;
void heartbeat() {
  if (hbval > 192) hbdelta = -hbdelta;
  if (hbval < 32) hbdelta = -hbdelta;
  hbval += hbdelta;
  analogWrite(LED_HB, hbval);
  delay(20);
}


void loop(void) {
  // is pmode active?
  if (pmode) digitalWrite(LED_PMODE, HIGH);
  else digitalWrite(LED_PMODE, LOW);
  // is there an error?
  if (error) digitalWrite(LED_ERR, HIGH);
  else digitalWrite(LED_ERR, LOW);

  // light the heartbeat LED
  heartbeat();
  if (Serial.available()) {
    avrisp();
  }
}

uint8_t getch() {
  while(!Serial.available());
  return Serial.read();
}
void fill(int n) {
  for (int x = 0; x < n; x++) {
    buff[x] = getch();
  }
}

#define PTIME 30
void pulse(int pin, int times) {
  do {
    digitalWrite(pin, HIGH);
    delay(PTIME);
    digitalWrite(pin, LOW);
    delay(PTIME);
  }
  while (times--);
}

void prog_lamp(int state) {
  if (PROG_FLICKER)
    digitalWrite(LED_PMODE, state);
}

void spi_init() {
  uint8_t x;
  SPCR = 0x53;
  x=SPSR;
  x=SPDR;
}

void spi_wait() {
  do {
  }
  while (!(SPSR & (1 << SPIF)));
}

uint8_t spi_send(uint8_t b) {
  uint8_t reply;
  SPDR=b;
  spi_wait();
  reply = SPDR;
  return reply;
}

uint8_t spi_transaction(uint8_t a, uint8_t b, uint8_t c, uint8_t d) {
  uint8_t n;
  spi_send(a);
  n=spi_send(b);
  //if (n != a) error = -1;
  n=spi_send(c);
  return spi_send(d);
}

void empty_reply() {
  if (CRC_EOP == getch()) {
    Serial.print((char)STK_INSYNC);
    Serial.print((char)STK_OK);
  }
  else {
    error++;
    Serial.print((char)STK_NOSYNC);
  }
}

void breply(uint8_t b) {
  if (CRC_EOP == getch()) {
    Serial.print((char)STK_INSYNC);
    Serial.print((char)b);
    Serial.print((char)STK_OK);
  }
  else {
    error++;
    Serial.print((char)STK_NOSYNC);
  }
}

void get_version(uint8_t c) {
  switch(c) {
  case 0x80:
    breply(HWVER);
    break;
  case 0x81:
    breply(SWMAJ);
    break;
  case 0x82:
    breply(SWMIN);
    break;
  case 0x93:
    breply('S'); // serial programmer
    break;
  default:
    breply(0);
  }
}

void set_parameters() {
  // call this after reading paramter packet into buff[]
  param.devicecode = buff[0];
  param.revision   = buff[1];
  param.progtype   = buff[2];
  param.parmode    = buff[3];
  param.polling    = buff[4];
  param.selftimed  = buff[5];
  param.lockbytes  = buff[6];
  param.fusebytes  = buff[7];
  param.flashpoll  = buff[8];
  // ignore buff[9] (= buff[8])
  // following are 16 bits (big endian)
  param.eeprompoll = beget16(&buff[10]);
  param.pagesize   = beget16(&buff[12]);
  param.eepromsize = beget16(&buff[14]);

  // 32 bits flashsize (big endian)
  param.flashsize = buff[16] * 0x01000000
    + buff[17] * 0x00010000
    + buff[18] * 0x00000100
    + buff[19];

}

void start_pmode() {
  spi_init();
  // following delays may not work on all targets...
  pinMode(RESET, OUTPUT);
  digitalWrite(RESET, HIGH);
  pinMode(SCK, OUTPUT);
  digitalWrite(SCK, LOW);
  delay(50);
  digitalWrite(RESET, LOW);
  delay(50);
  pinMode(MISO, INPUT);
  pinMode(MOSI, OUTPUT);
  spi_transaction(0xAC, 0x53, 0x00, 0x00);
  pmode = 1;
}

void end_pmode() {
  pinMode(MISO, INPUT);
  pinMode(MOSI, INPUT);
  pinMode(SCK, INPUT);
  pinMode(RESET, INPUT);
  pmode = 0;
}

void universal() {
  int w;
  uint8_t ch;

  fill(4);
  ch = spi_transaction(buff[0], buff[1], buff[2], buff[3]);
  breply(ch);
}

void flash(uint8_t hilo, int addr, uint8_t data) {
  spi_transaction(0x40+8*hilo,
  addr>>8 & 0xFF,
  addr & 0xFF,
  data);
}
void commit(int addr) {
  if (PROG_FLICKER) prog_lamp(LOW);
  spi_transaction(0x4C, (addr >> 8) & 0xFF, addr & 0xFF, 0);
  if (PROG_FLICKER) {
    delay(PTIME);
    prog_lamp(HIGH);
  }
}

//#define _current_page(x) (here & 0xFFFFE0)
int current_page(int addr) {
  if (param.pagesize == 32)  return here & 0xFFFFFFF0;
  if (param.pagesize == 64)  return here & 0xFFFFFFE0;
  if (param.pagesize == 128) return here & 0xFFFFFFC0;
  if (param.pagesize == 256) return here & 0xFFFFFF80;
  return here;
}


void write_flash(int length) {
  fill(length);
  if (CRC_EOP == getch()) {
    Serial.print((char) STK_INSYNC);
    Serial.print((char) write_flash_pages(length));
  }
  else {
    error++;
    Serial.print((char) STK_NOSYNC);
  }
}

uint8_t write_flash_pages(int length) {
  int x = 0;
  int page = current_page(here);
  while (x < length) {
    if (page != current_page(here)) {
      commit(page);
      page = current_page(here);
    }
    flash(LOW, here, buff[x++]);
    flash(HIGH, here, buff[x++]);
    here++;
  }

  commit(page);

  return STK_OK;
}

#define EECHUNK (32)
uint8_t write_eeprom(int length) {
  // here is a word address, get the byte address
  int start = here * 2;
  int remaining = length;
  if (length > param.eepromsize) {
    error++;
    return STK_FAILED;
  }
  while (remaining > EECHUNK) {
    write_eeprom_chunk(start, EECHUNK);
    start += EECHUNK;
    remaining -= EECHUNK;
  }
  write_eeprom_chunk(start, remaining);
  return STK_OK;
}
// write (length) bytes, (start) is a byte address
uint8_t write_eeprom_chunk(int start, int length) {
  // this writes byte-by-byte,
  // page writing may be faster (4 bytes at a time)
  fill(length);
  prog_lamp(LOW);
  for (int x = 0; x < length; x++) {
    int addr = start+x;
    spi_transaction(0xC0, (addr>>8) & 0xFF, addr & 0xFF, buff[x]);
    delay(45);
  }
  prog_lamp(HIGH);
  return STK_OK;
}

void program_page() {
  char result = (char) STK_FAILED;
  int length = 256 * getch();
  length += getch();
  char memtype = getch();
  // flash memory @here, (length) bytes
  if (memtype == 'F') {
    write_flash(length);
    return;
  }
  if (memtype == 'E') {
    result = (char)write_eeprom(length);
    if (CRC_EOP == getch()) {
      Serial.print((char) STK_INSYNC);
      Serial.print(result);
    }
    else {
      error++;
      Serial.print((char) STK_NOSYNC);
    }
    return;
  }
  Serial.print((char)STK_FAILED);
  return;
}

uint8_t flash_read(uint8_t hilo, int addr) {
  return spi_transaction(0x20 + hilo * 8,
  (addr >> 8) & 0xFF,
  addr & 0xFF,
  0);
}

char flash_read_page(int length) {
  for (int x = 0; x < length; x+=2) {
    uint8_t low = flash_read(LOW, here);
    Serial.print((char) low);
    uint8_t high = flash_read(HIGH, here);
    Serial.print((char) high);
    here++;
  }
  return STK_OK;
}

char eeprom_read_page(int length) {
  // here again we have a word address
  int start = here * 2;
  for (int x = 0; x < length; x++) {
    int addr = start + x;
    uint8_t ee = spi_transaction(0xA0, (addr >> 8) & 0xFF, addr & 0xFF, 0xFF);
    Serial.print((char) ee);
  }
  return STK_OK;
}

void read_page() {
  char result = (char)STK_FAILED;
  int length = 256 * getch();
  length += getch();
  char memtype = getch();
  if (CRC_EOP != getch()) {
    error++;
    Serial.print((char) STK_NOSYNC);
    return;
  }
  Serial.print((char) STK_INSYNC);
  if (memtype == 'F') result = flash_read_page(length);
  if (memtype == 'E') result = eeprom_read_page(length);
  Serial.print(result);
  return;
}

void read_signature() {
  if (CRC_EOP != getch()) {
    error++;
    Serial.print((char) STK_NOSYNC);
    return;
  }
  Serial.print((char) STK_INSYNC);
  uint8_t high = spi_transaction(0x30, 0x00, 0x00, 0x00);
  Serial.print((char) high);
  uint8_t middle = spi_transaction(0x30, 0x00, 0x01, 0x00);
  Serial.print((char) middle);
  uint8_t low = spi_transaction(0x30, 0x00, 0x02, 0x00);
  Serial.print((char) low);
  Serial.print((char) STK_OK);
}
//////////////////////////////////////////
//////////////////////////////////////////


////////////////////////////////////
////////////////////////////////////
int avrisp() {
  uint8_t data, low, high;
  uint8_t ch = getch();
  switch (ch) {
  case '0': // signon
    error = 0;
    empty_reply();
    break;
  case '1':
    if (getch() == CRC_EOP) {
      Serial.print((char) STK_INSYNC);
      Serial.print("AVR ISP");
      Serial.print((char) STK_OK);
    }
    break;
  case 'A':
    get_version(getch());
    break;
  case 'B':
    fill(20);
    set_parameters();
    empty_reply();
    break;
  case 'E': // extended parameters - ignore for now
    fill(5);
    empty_reply();
    break;

  case 'P':
    start_pmode();
    empty_reply();
    break;
  case 'U': // set address (word)
    here = getch();
    here += 256 * getch();
    empty_reply();
    break;

  case 0x60: //STK_PROG_FLASH
    low = getch();
    high = getch();
    empty_reply();
    break;
  case 0x61: //STK_PROG_DATA
    data = getch();
    empty_reply();
    break;

  case 0x64: //STK_PROG_PAGE
    program_page();
    break;

  case 0x74: //STK_READ_PAGE 't'
    read_page();
    break;

  case 'V': //0x56
    universal();
    break;
  case 'Q': //0x51
    error=0;
    end_pmode();
    empty_reply();
    break;

  case 0x75: //STK_READ_SIGN 'u'
    read_signature();
    break;

    // expecting a command, not CRC_EOP
    // this is how we can get back in sync
  case CRC_EOP:
    error++;
    Serial.print((char) STK_NOSYNC);
    break;

    // anything else we will return STK_UNKNOWN
  default:
    error++;
    if (CRC_EOP == getch())
      Serial.print((char)STK_UNKNOWN);
    else
      Serial.print((char)STK_NOSYNC);
  }
}

Na het inladen van deze sketch is de Arduino dus omgetoverd tot AVR programmer.

Hieronder een schematische weergave van de schakeling: ISP Schema

Let op de elco tussen de reset pin en ground van de Arduino!. Waar dient deze voor?: Als je de Arduino gaat programmeren wordt deze eerst gereset; op deze manier komt de Arduino in zijn bootloader die het mogelijk maakt het programmageheugen te flashen.
MAAR dat willen wij in dit geval niet, de Arduino moet namelijk NIET geflashed worden, de arduino moet de programma code doorsturen naar de tweede microcontroller.
De elco houdt tijdens de reset net lang genoeg spanning op de reset pin zodat de arduino niet reset.

De status leds zijn niet noodzakelijk maar kunnen wel handig zijn (zie ISP sketch voor info over de leds).

Fuses Schrijven

Als je gebruik maakt van een blanco AVR microcontroller is de kans groot dat de microcontroller vanuit de fabriek geconfigureerd is om de interne oscillator te gebruiken, de microcontroller draait dan op 1Mhz, dus niet op 16Mhz zoals de arduino software denkt. Dit heeft als resultaat dat het programma veel te traag loopt (16 x te traag!).
We moeten dus eerst de juiste fuses programmeren. Dit doen we met behulp van avrdude (de arduino software gebruikt hetzelfde programma dus het staat al op de harde schijf)

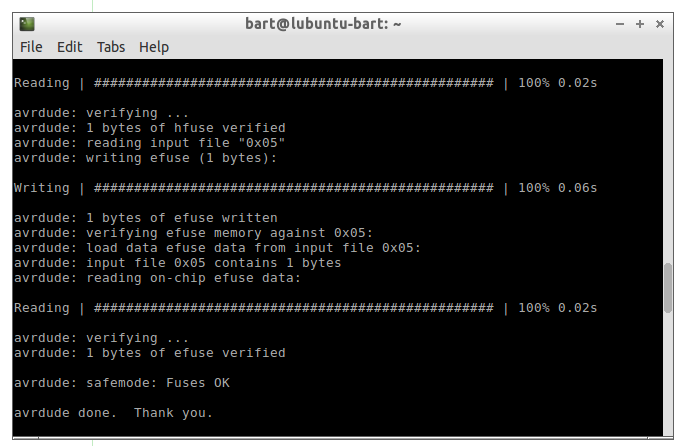

Het commando om de fuses te schrijven is:

avrdude -patmega328p -P/dev/ttyACM0 -b19200 -cstk500v1 -U lfuse:w:0xff:m -U hfuse:w:0xd6:m -U efuse:w:0x05:m

Nu de fuses geschreven zijn kunnen we het programma gaan laden....

Knipper LED, knipper!

Als test gaan we een LED op de tweede microcontroller laten knipperen.
Blink Sletch

In het schema zie je ook de groene LED op pin 4 van de microcontroller. Deze pin (PD2) komt overeen met digital pin 2 van de Arduino.
Als we deze led nu willen laten knipperen, kunnen we het standaard 'blink a led' voorbeeld gebruiken en pin 13 veranderen in pin 2 (int led = 2;)

Om dit programma nu in de externe microcontroller te flashen moet je aangeven dat je de Arduino als ISP gebruikt als programmer (zie plaatje hierboven).

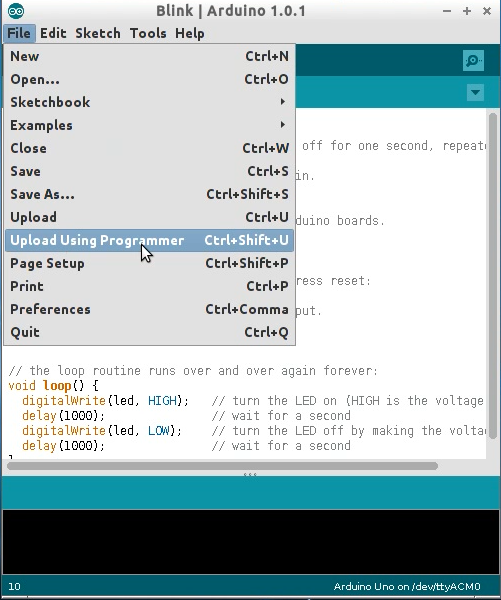

Om het uploaden te starten druk je niet op upload maar kies je voor upload using programmer
Blink Sletch

En wacht rustig af totdat de led knippert... SUCCES!

In mijn video hieronder kun je het nog eens rustig bekijken

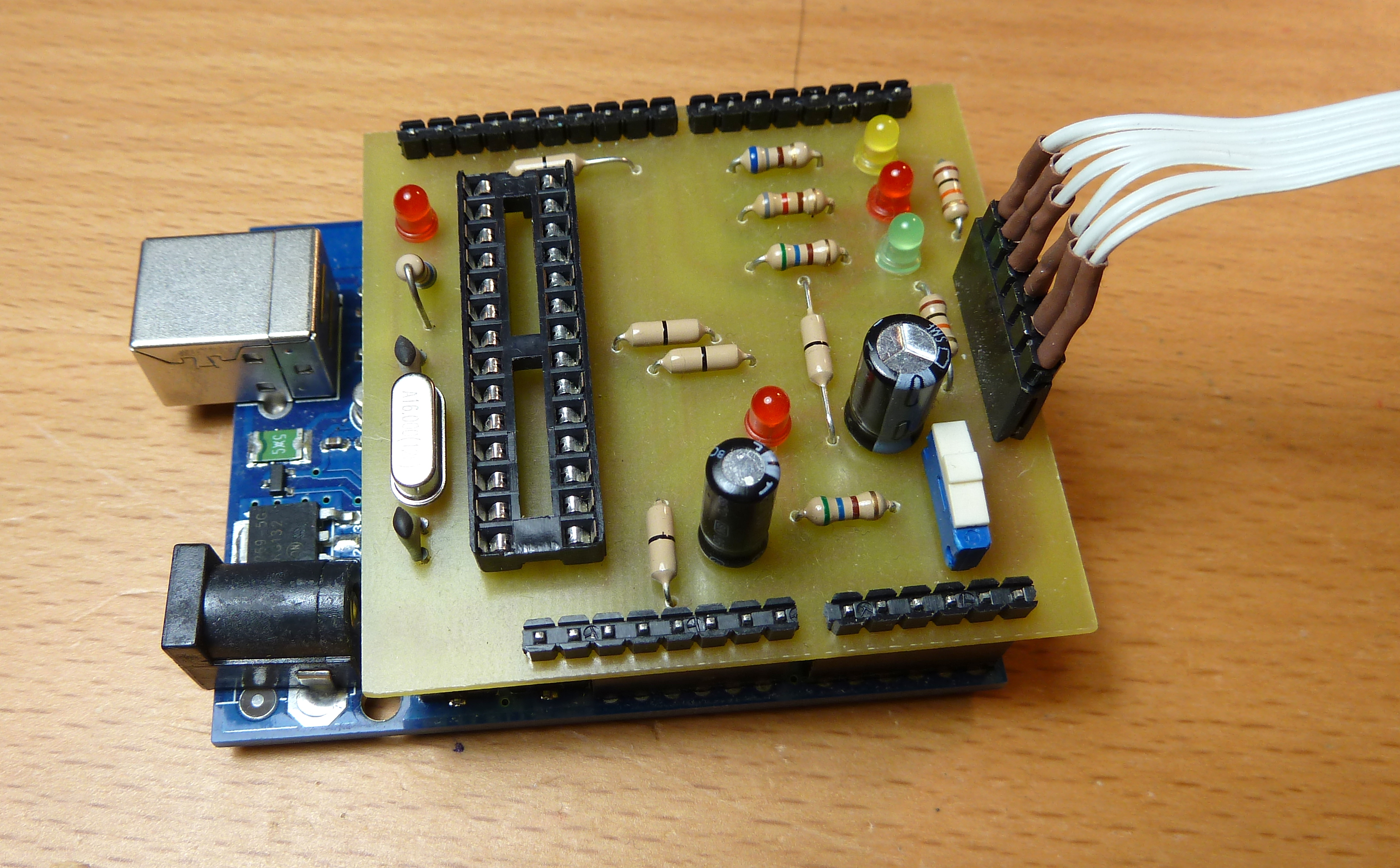

Later heb ik een nieuw printplaatje ontworpen voor de ISP
hier is een foto van het eindproduct
ISP

Projecten van derden

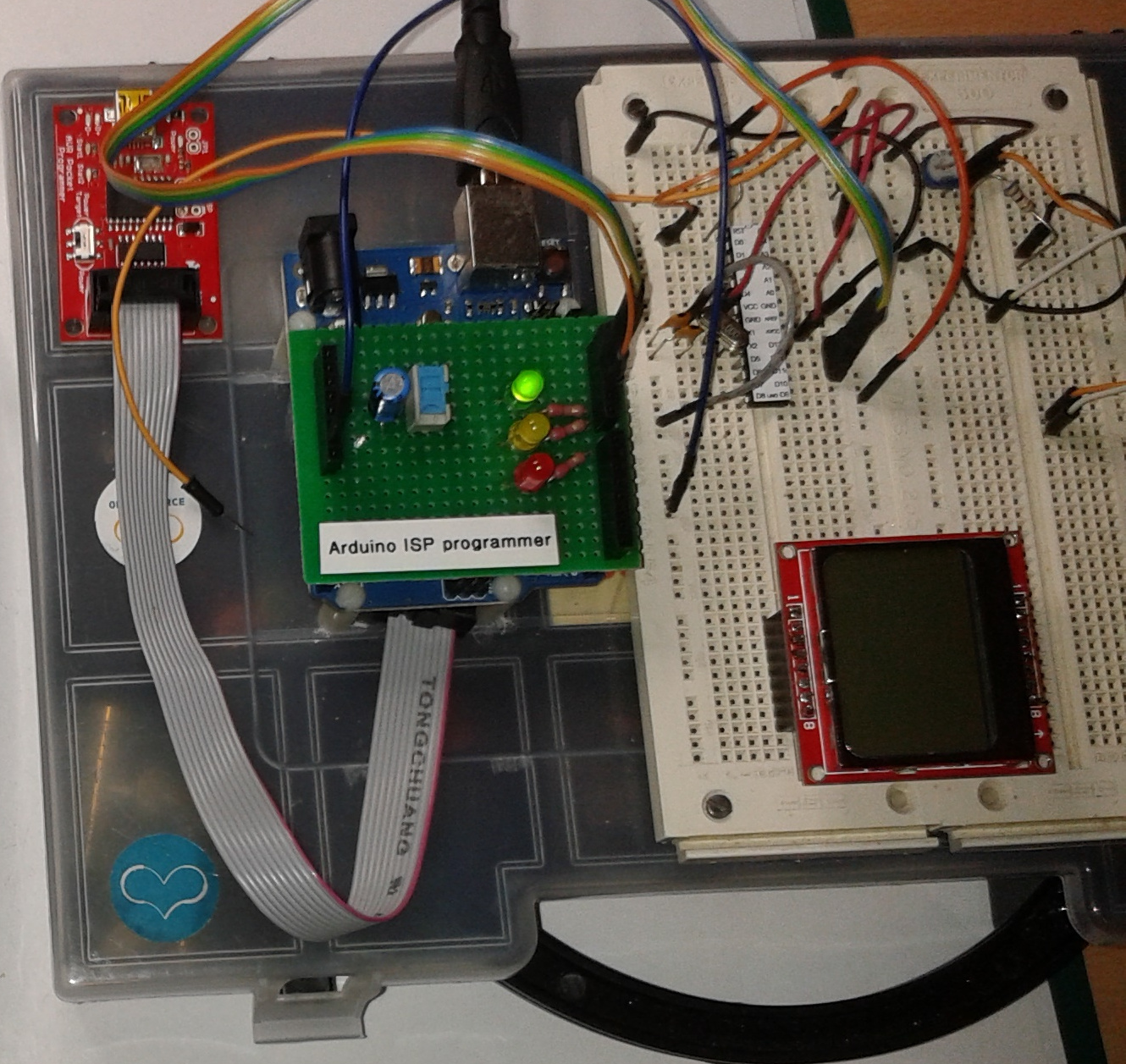

Richard van der Linden bouwde naar aanleiding van dit ontwerp zijn eigen ISP programmer.
Ik vindt het erg leuk om een foto van het resultaat te ontvangen. Dus als jij ook je projecten wilt delen, stuur dan een mail (b.venneker@gmail.com)
ISP

Bedankt Richard!
